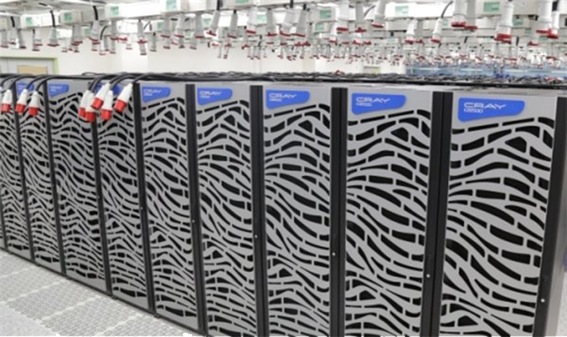

슈퍼컴퓨팅 시뮬레이션
유동해석 조건
· 유동해석 Solver : ANSYS CFX V17.2
· 로터 회전수 : 100rpm (Type B), 80rpm (Type A)
· 저수지 외곽 : Opening Pressure
· 자유 수면 : Free Slip Wall
· 유체물성 : (Water)
- Density : 997 [Kg m^-3]
- Viscousity : 0.0008899 [Pa s]
· 수치모델
- Shear Stress Transport 난류모델
- Frozen-Rotor Interface

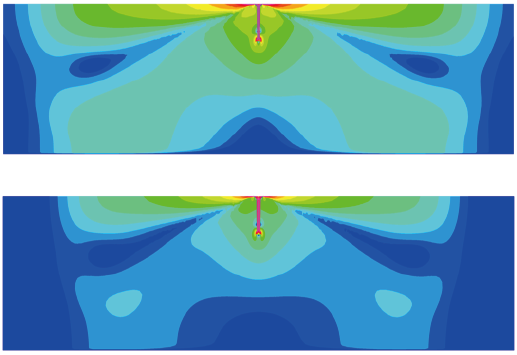

전체 영역의 속도 분포

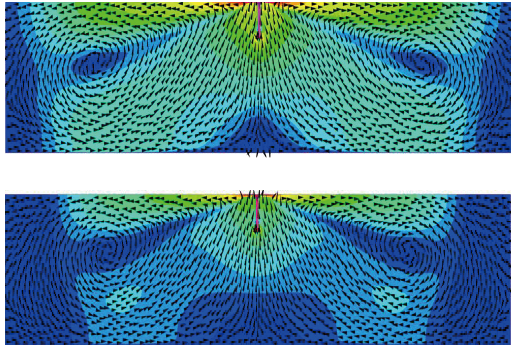

전체 영역의 벡타 분포

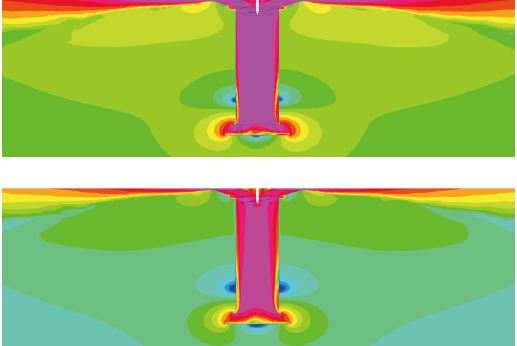

흡입부 속도 분포

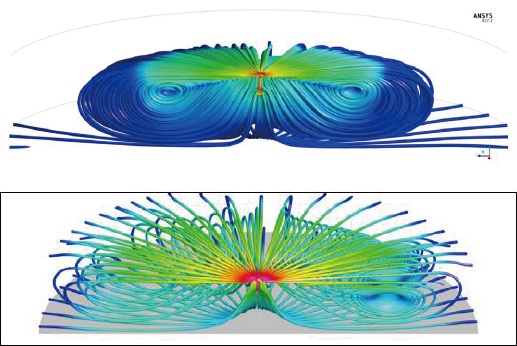

유선분포 분석

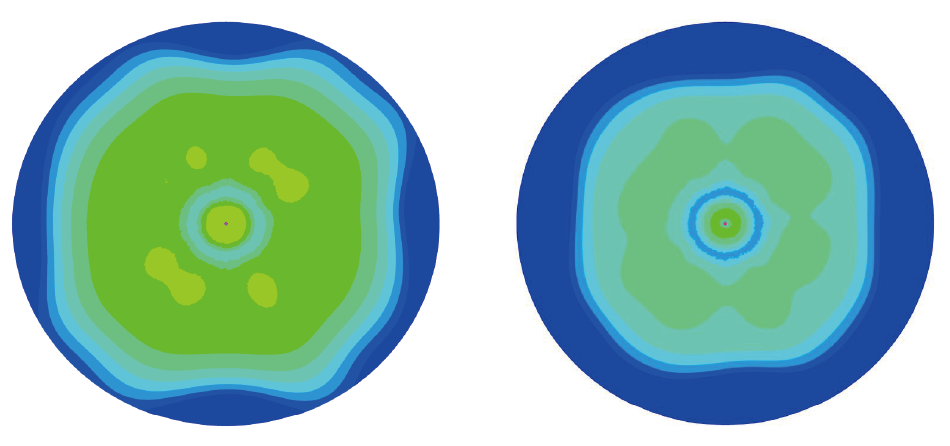

수평 단면의 속도분포
