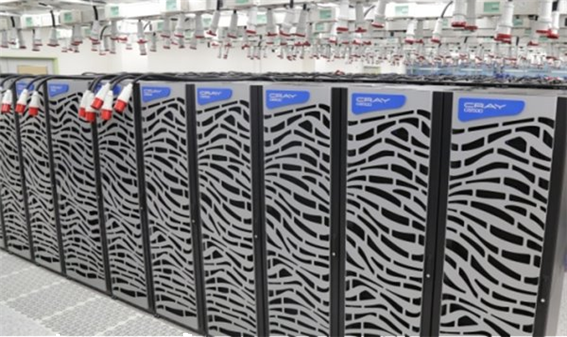

超级计算仿真

• 流量分析条件

  · 流动分析 Solver : ANSYS CFX V17.2

  · 转子转速 : 100rpm (Type B), 80rpm (Type A)

  · 水库外 : Opening Pressure

  · 自由表面 : Free Slip Wall

  · 流体性质 : (Water)
  - Density : 997 [Kg m^-3]
  - Viscousity : 0.0008899 [Pa s]

  · 数值模型
  - Shear Stress Transport Turbulence model
  - Frozen-Rotor Interface

•

•

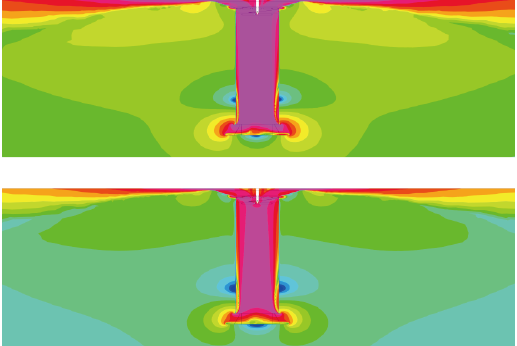

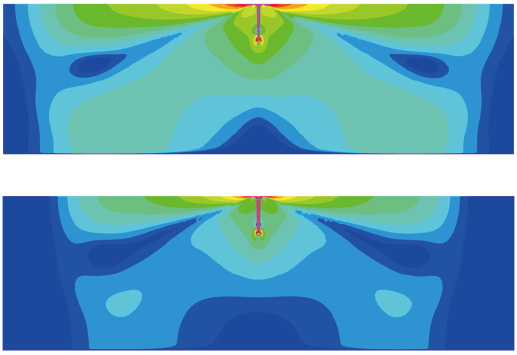

  整个区域的速度分布

•

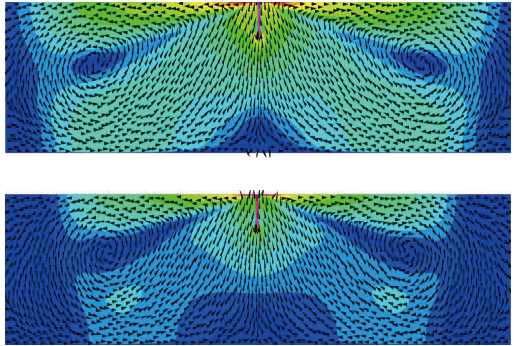

  整个区域的矢量分布

•

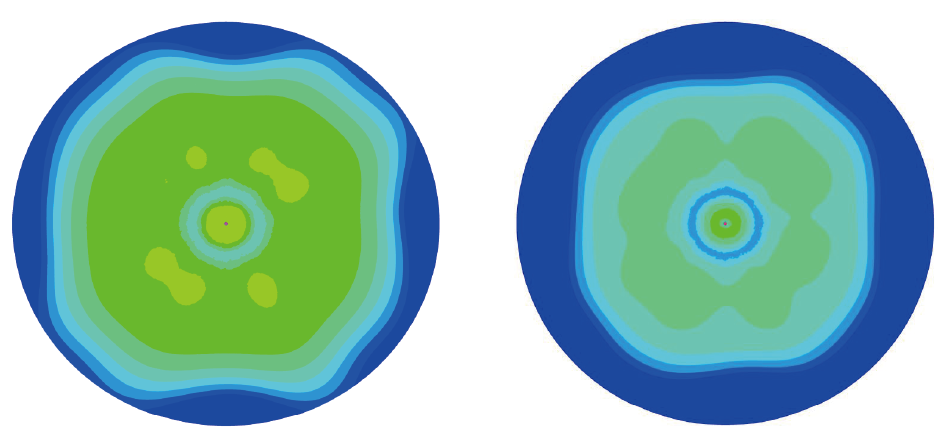

  吸入速度分布

•

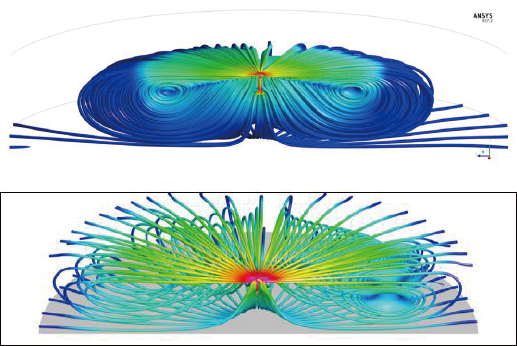

  流动线分布分析
